Routing & Switching Essentials - Configuring Router-on-a-Stick Inter-VLAN Routing, and Inter-VLAN Routing Challenge

Nama   : Fadhila Dzaki Armando
NIM      : 12190019
Kelas    : 12.4A.02
Universitas Nusa Mandiri

Routing & Switching Essentials (Tugas Pertemuan 10)



Configuring Router-on-a-Stick Inter-VLAN Routing




Part 1: Test Connectivity Without Inter-VLAN Routing

Step 1: Ping antara PC1 dan PC3.
Tunggu konvergensi sakelar atau klik Fast Forward Time beberapa kali. Jika lampu link hijau untuk PC1 dan PC3, ping antara PC1 dan PC3. Karena kedua PC berada di jaringan terpisah dan R1 tidak dikonfigurasi, ping gagal.

Step 2: Beralih ke mode Simulasi untuk memantau ping.
a. Beralih ke mode Simulasi dengan mengklik tab Simulasi atau menekan Shift + S.
b. Klik Capture / Forward untuk melihat langkah-langkah ping yang dilakukan antara PC1 dan PC3. Perhatikan bagaimana ping tidak pernah meninggalkan PC1. Proses apa yang gagal dan mengapa?
Proses ARP gagal karena permintaan ARP tidak pernah mencapai PC3. PC1 dan PC3 tidak berada di jaringan yang sama, jadi S1 tidak meneruskan permintaan ARP PC1 (paket siaran) ke VLAN30. PC1 tidak pernah mendapatkan alamat MAC untuk PC3. Tanpa alamat MAC, PC1 tidak dapat membuat permintaan gema ICMP.


Part 2: Add VLANs to a Switch

Step 1: Buat VLAN pada S1.
Kembali ke mode Realtime dan buat VLAN 10 dan VLAN 30 di S1.

    S1(config)# vlan 10
    S1(config-vlan)# vlan 30

Step 2: Tetapkan VLAN ke ports.
a. Konfigurasikan antarmuka F0 / 6 dan F0 / 11 sebagai port akses dan tetapkan VLAN.
  • Tetapkan PC1 ke VLAN 10.
  • Tetapkan PC3 ke VLAN 30.
    S1(config-vlan)# int fa0/11
    S1(config-if)# switchport mode access
    S1(config-if)# switchport access vlan 10
    S1(config-if)# int fa0/6
    S1(config-if)# switchport mode access
    S1(config-if)# switchport access vlan 30

b. Keluarkan perintah singkat 'show vlan' untuk memverifikasi konfigurasi VLAN.

    S1# show vlan brief



    VLAN Name Status Ports

    ---- -------------------------------- --------- -------------------------------

    1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4

    Fa0/5, Fa0/7, Fa0/8, Fa0/9

    Fa0/10, Fa0/12, Fa0/13, Fa0/14

    Fa0/15, Fa0/16, Fa0/17, Fa0/18

    Fa0/19, Fa0/20, Fa0/21, Fa0/22

    Fa0/23, Fa0/24, Gig0/1, Gig0/2

    10 VLAN0010 active Fa0/11

    30 VLAN0030 active Fa0/6

    1002 fddi-default active

    1003 token-ring-default active

    1004 fddinet-default active

    1005 trnet-default active

Step 3: Uji konektivitas antara PC1 dan PC3.
Dari PC1, ping PC3. Ping masih harus gagal. Mengapa ping tidak berhasil? Setiap VLAN adalah jaringan terpisah dan membutuhkan router atau switch layer 3 untuk menyediakan komunikasi di antara mereka.

Part 3: Configure Subinterfaces

Step 1: Konfigurasi subinterfaces di R1 menggunakan enkapsulasi 802.1Q.

a. Buat subinterface G0 / 0.10.
  • Atur jenis enkapsulasi ke 802.1Q dan tetapkan VLAN 10 ke subinterface.
  • Lihat Tabel Alamat dan tetapkan alamat IP yang benar ke subinterface.
b. Ulangi untuk subinterface G0 / 0.30.

    R1(config)# int g0/0.10
    R1(config-subif)# encapsulation dot1Q 10
    R1(config-subif)# ip address 172.17.10.1 255.255.255.0
    R1(config-subif)# int g0/0.30
    R1(config-subif)# encapsulation dot1Q 30
    R1(config-subif)# ip address 172.17.30.1 255.255.255.0

Step 2: Verifikasi Konfigurasi.
a. Gunakan perintah show ip interface brief untuk memverifikasi konfigurasi subinterface. Kedua subinterfaces sedang down. Subinterfaces adalah antarmuka virtual yang terkait dengan antarmuka fisik. Oleh karena itu, untuk mengaktifkan subinterfaces, Anda harus mengaktifkan antarmuka fisik yang terkait dengannya.
b. Aktifkan antarmuka G0 / 0. Pastikan subinterfaces sekarang aktif.

Part 4 : Test Connectivity with Inter-VLAN Routing

Step 1: Ping antara PC1 dan PC3.
Dari PC1, ping PC3. Ping masih harus gagal.

Step 2: Aktifkan trunking.
a. Di S1, jalankan perintah show vlan. VLAN apa yang ditugaskan G0 / 1? VLAN 1
b. Karena router dikonfigurasi dengan beberapa subinterfaces yang ditetapkan ke VLAN yang berbeda, port switch yang menghubungkan ke router harus dikonfigurasi sebagai trunk. Aktifkan trunking pada antarmuka G0 / 1.

    S1 (config-if) # int g0/1
    S1 (config-if) # switchport mode trunk

c. Bagaimana Anda bisa menentukan bahwa antarmuka adalah port trunk menggunakan perintah show vlan? Antarmuka tidak lagi terdaftar di bawah VLAN 1.
d. Keluarkan perintah show interface trunk untuk memverifikasi antarmuka dikonfigurasi sebagai trunk.

Step 3: Beralih ke mode Simulasi untuk memantau ping.
a. Beralih ke mode Simulasi dengan mengklik tab Simulasi atau menekan Shift + S.
b. Klik Capture / Forward untuk melihat langkah-langkah ping yang dilakukan antara PC1 dan PC3.
c. Anda akan melihat permintaan ARP dan balasan antara S1 dan R1. Kemudian ARP meminta dan membalas antara R1 dan S3. Kemudian PC1 dapat merangkum permintaan gema ICMP dengan informasi lapisan tautan data yang tepat dan R1 akan mengarahkan permintaan tersebut ke PC3.

Catatan: Setelah proses ARP selesai, Anda mungkin perlu mengklik Reset Simulasi untuk melihat proses ICMP selesai.

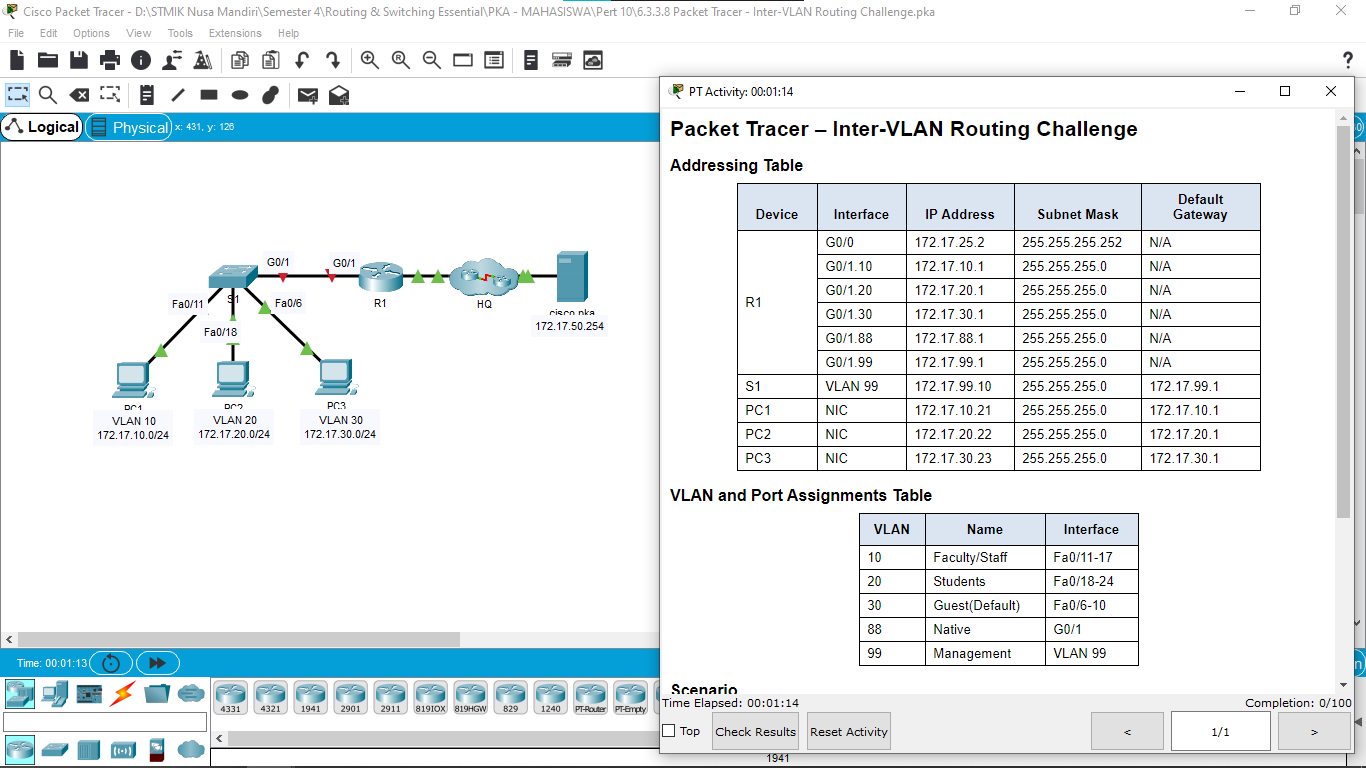

Inter-VLAN Routing Challenge


Skenario
Dalam aktivitas ini, Anda akan mendemonstrasikan dan memperkuat kemampuan Anda untuk mengimplementasikan perutean antar-VLAN, termasuk mengonfigurasi alamat IP, VLAN, trunking, dan subinterfaces.

Persyaratan
  • Tetapkan pengalamatan IP ke R1 dan S1 berdasarkan Tabel Pengalamatan.
  • Buat, beri nama, dan tetapkan VLAN pada S1 berdasarkan VLAN dan Tabel Penugasan Port. Port harus dalam mode akses.
  • Konfigurasikan S1 ke trunk, izinkan hanya VLAN di VLAN dan Tabel Penugasan Port.
  • Konfigurasi gateway default di S1.
  • Semua port yang tidak ditetapkan ke VLAN harus dinonaktifkan.
  • Konfigurasikan perutean antar-VLAN pada R1 berdasarkan Tabel Pengalamatan.
  • Verifikasi konektivitas. R1, S1, dan semua PC harus dapat melakukan ping satu sama lain dan server cisco.pka.
a. Konfigurasi S1

    en

    conf ter

    interface vlan 99

    ip address 172.17.99.10 255.255.255.0

    no shutdown

    ip default-gateway 172.17.99.1

 !Note: VLAN naming only requires the first letter be correct

    vlan 10

    name Faculty/Staff

    vlan 20

    name Students

    vlan 30

    name Guest(Default)

    vlan 88

    name Native

    vlan 99

    name Management

    interface range fa0/11 - 17

    switchport mode access

    switchport access vlan 10

    interface range fa0/18 - 24

    switchport mode access

    switchport access vlan 20

    interface range fa0/6 - 10

    switchport mode access

    switchport access vlan 30

    interface g0/1

    switchport mode trunk

    switchport trunk native vlan 99

    interface range fa0/1 - 5 , g1/2

    shutdown

    do write


b. Konfigurasi R1

     en

     conf t

     interface GigabitEthernet0/1

     no shutdown

     interface GigabitEthernet0/1.10

     encapsulation dot1Q 10

     ip address 172.17.10.1 255.255.255.0

     interface GigabitEthernet0/1.20

     encapsulation dot1Q 20

     ip address 172.17.20.1 255.255.255.0

     interface GigabitEthernet0/1.30

     encapsulation dot1Q 30

     ip address 172.17.30.1 255.255.255.0

     interface GigabitEthernet0/1.88

     encapsulation dot1Q 88 native

     ip address 172.17.88.1 255.255.255.0

     interface GigabitEthernet0/1.99

     encapsulation dot1Q 99

     ip address 172.17.99.1 255.255.255.0

     do write
