Routing & Switching Essential - Static Routing

Nama    : Fadhila Dzaki Armando
NIM      : 12190019
Kelas     : 12.4A.02
STMIK Nusa Mandiri Ciledug

Routing & Switching Essential (Tugas Pertemuan 2)



Skema Static Routing:


IP Address:

    R1: 172.31.1.0/25
    PC1: 172.31.1.1/25
    R1 Serial R2: 172.31.1.192/30

    R2: 172.31.0.0/24
    PC2: 172.31.0.254/24

    R3: 172.31.1.128/26
    PC3: 172.31.1.190/26
    R3 Serial R2: 172.31.1.196/30

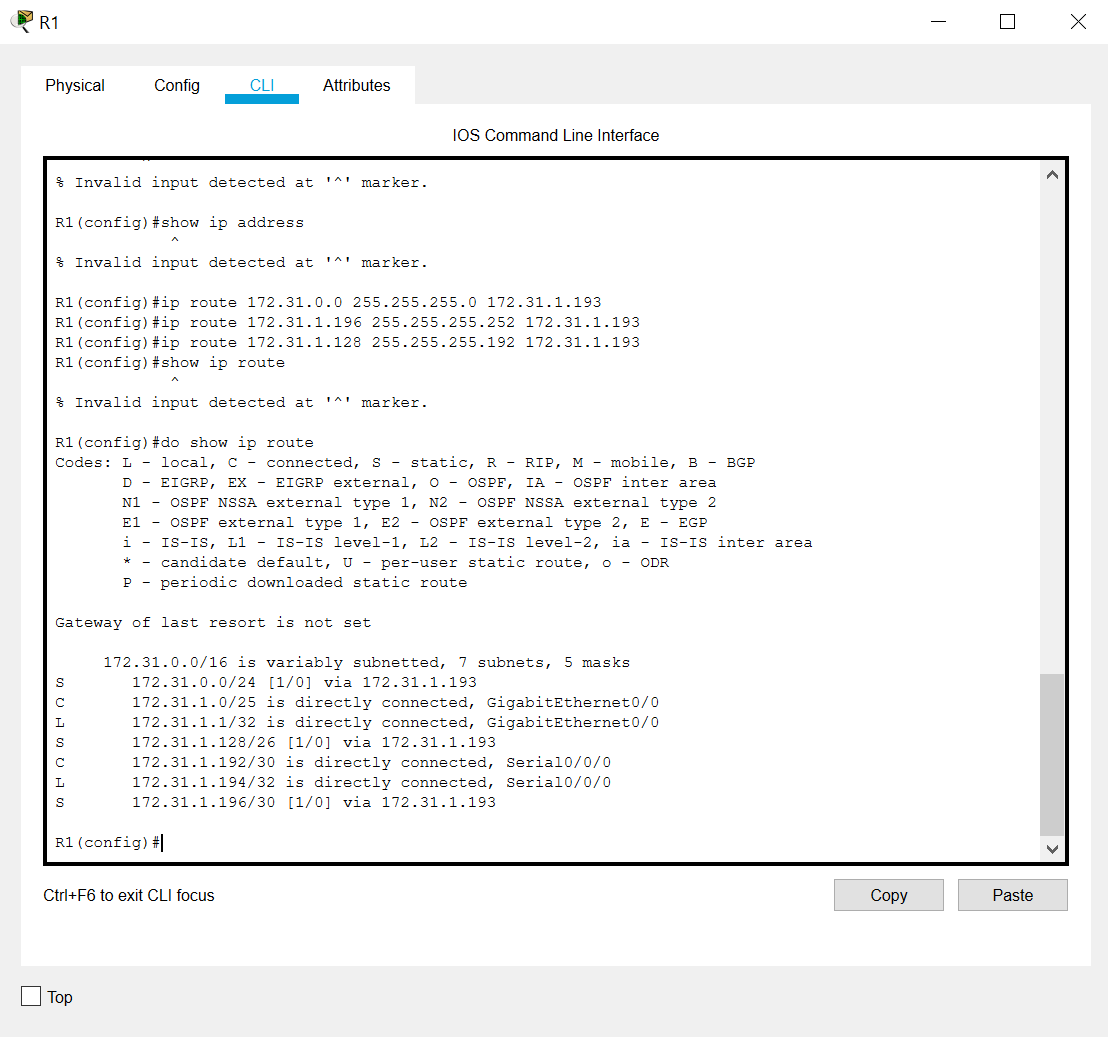

Konfigurasi Router 1:

    R1(config)#ip route 172.31.0.0 255.255.255.0 172.31.1.193
    R1(config)#ip route 172.31.1.196 255.255.255.252 172.31.1.193
    R1(config)#ip route 172.31.1.128 255.255.255.192 172.31.1.193


Konfigurasi Router 2:

    R2 (config)#ip route 1 .0 255.255.255. 128 serial 0/0/0
    R2 (config)#ip route 1 128 255.255.255. 192 serial 0/0/1


Konfigurasi Router 3:

    R3 (config)#ip route 0.0.0.0 0.0.0.0 serial 0/0/1
    R3 (config)#ip route 172.31.0.0 255.255.255.0 serial 0/0/1
    R3 (config)#ip route 172.31.1.192 255.255.255.252 serial 0/0/1
    R3 (config)#ip route 172.31.1.0 255.255.255.128 serial 0/0/1
